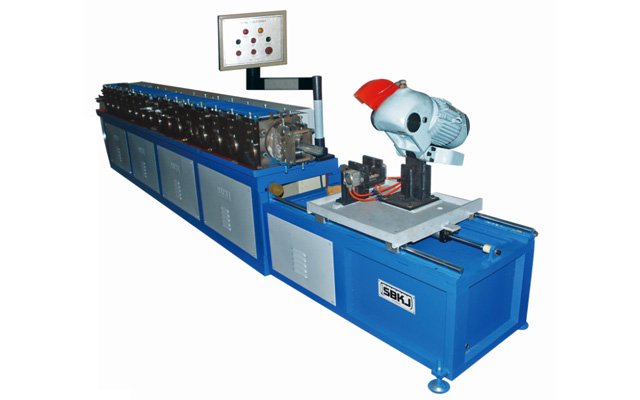

Máquina Formadora de Bridas de Conexión Transversal de Conductos

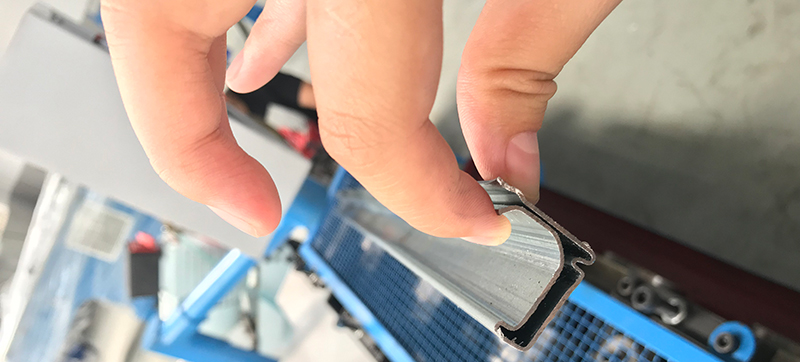

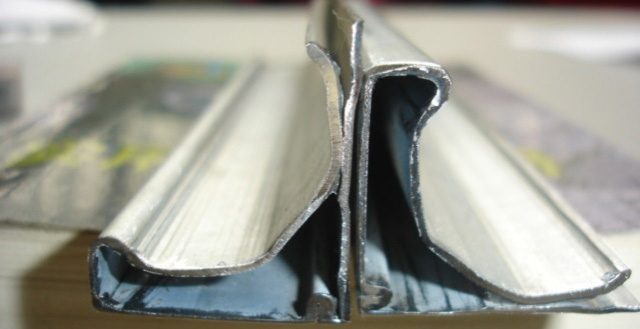

La máquina formadora de bridas de conexión transversal de conductos se utiliza para realizar conexiones de conductos transversales. Consta de una estación de alimentación de material, rollo de clips TDC y un compartimento de corte. La sección de corte está totalmente automatizada, logrando así una producción automatizada, la velocidad de producción es de 3-5m/min. Estos conectores son adecuados para fabricar conductos de ventilación con un área de sección transversal más grande. Si tiene ciertos requisitos de sellado para su conducto, podemos agregar selladores en el proceso de fabricación.

Tipo	Forma de TDC	Ancho de Tira	Espesor	Potencia del Motor	Peso	Dimensiones
SBTDC-20A		89mm	0.8mm	3Kw	2000kg	2800×600×1150mm
SBTDC-25A		99mm	0.8mm	3Kw	2000 kg	2800×600×1150mm
SBTDC-30A		121mm	1.0mm	3 Kw	2200 kg	3800×600×1150mm
SBTDC-35A		131mm	1.0mm	3 Kw	3000 kg	3800×600×1200mm
SBTDC-40A		146mm	1.2mm	4 Kw	3000 kg	3800×600×1200mm
SBTDC-20B		86mm	0.8mm	3 Kw	2000 kg	3200×600×1150mm
SBTDC-25B		96mm	0.8mm	3 Kw	2000 kg	3200×600×1150mm
SBTDC-30B		118mm	1.0mm	3 Kw	2200 kg	4500×840×1450mm
SBTDC-35B		128mm	1.0mm	4 Kw	3000 kg	4500×840×1450mm

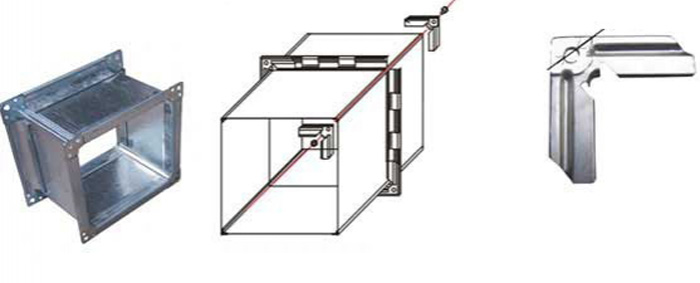

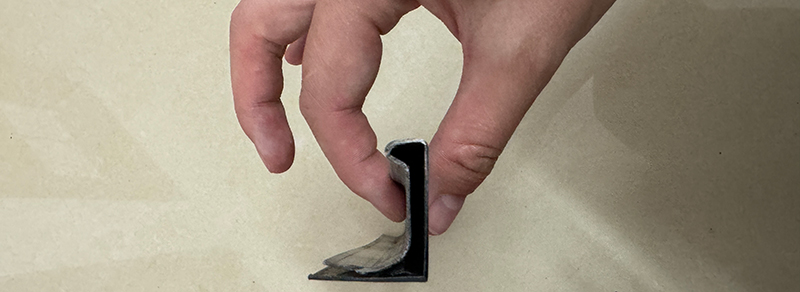

Podemos hacer soportes de esquina y soportes de gancho para bridas

Tipo	Nombre	Ancho de Tira	Espesor	Tamaño	Forma de soporte de esquina y soporte de gancho
T-20DC	Soporte de Esquina	140mm	2.5mm	a=95mm
T-300C	Soporte de Esquina	150mm	3mm	a=105mm
T-40DC	Soporte de Esquina	180mm	3.5mm	a=123mm
T-25DC	Soporte de Esquina	110mm	3mm	a=105mm
T-35DC	Soporte de Esquina	150mm	3mm	a=106mm
DC-10	Soporte de Gancho	35mm	5mm
